截止閥的結構原理
日期： 22-11-29 閱讀次數：

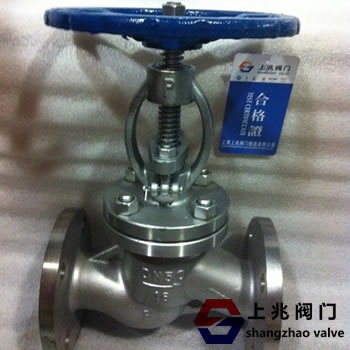

標準截止閥概述:
手動截止閥的啟閉部分為插塞式閥瓣，密封為平面或海錐，閥瓣沿閥座中心線直線運動。截止閥可用于控制各種類型的流體，例如空氣、水、蒸汽、各種腐蝕性介質、泥漿、油等。適用于切斷和節流。因為這種閥門的閥桿啟閉行程短，所以具有非常可靠的切斷功能。
截止閥產品特點:
手動切斷閥結構良好，密封可靠，性能優良，外形美觀。提高了閥桿的剛性，明顯降低了噪音和振動，延長了閥門的使用壽命和各項性能。2.截止閥可安裝在管道的任何位置，介質從下向上流動。DN250以上采用先進的多重密封和雙支架，導流運動可大大提高水錘沖擊抗力，介質從上方進入，較好地解決了大口徑閥門啟閉力矩大、密封不嚴、填料室泄漏等問題，提高了閥門抵抗水錘沖擊的各項性能。4.用于各種腐蝕介質的管道中，具有良好的防腐性能和足夠的強度。5.法蘭截止閥適用于耐高溫的蒸汽和油管，具有耐高溫性能。
截止閥的結構原理:
截止閥的主要開啟和關閉部件是閥瓣和閥座。閥瓣沿閥座中心線移動，改變閥瓣與閥座之間的距離，從而改變流道的橫截面積，從而實現流量控制和切斷。
截止閥是一種強制密封閥，所以當閥門關閉時
必須對閥瓣施加壓力，以防止密封面泄漏。當介質從閥瓣下面進入閥門時，克服阻力所需的操作力是閥桿和填料之間的摩擦力和介質壓力產生的推力。關閥的力要大于開閥的力，所以閥桿的直徑要大，否則閥桿會彎曲。近年來，自緊密封閥出現后，介質的流向從閥瓣上方進入閥腔。此時在介質的壓力下，閉閥力小，但開閥力大，閥桿直徑相應減小。而且在介質的作用下，這個閥門也比較嚴密。我國的三通閥曾經規定流向應該是從上到下。
當截止閥打開時，當流量達到公稱直徑的25~30時，閥瓣的開啟高度已經達到很高的水平，表明閥門已經完全打開。因此，全開位置取決于閥瓣的行程。
截止閥之所以受歡迎，是因為它在開啟和關閉時，密封面之間的摩擦力小，經久耐用，開啟高度不高，制造容易，維修方便。它們不僅適用于中低壓，也適用于高壓。
閥門只允許介質向一個方向流動，安裝時具有方向性。其結構長度比閘閥長，同時流體阻力大，長期運行，密封可靠性差。
緊急切斷閥的安裝和維護:
①在管道的任何位置安裝手輪和手柄操作的切斷閥。②手輪、手柄和傳動機構不允許抬起。③安裝時，應注意介質的流向與閥體上的箭頭方向一致。④帶變速器
機構的截止閥，如齒輪傳動、電動、氣動、液壓等。，應按使用說明書的規定進行安裝。
